設備簡介(Brief Introduction)

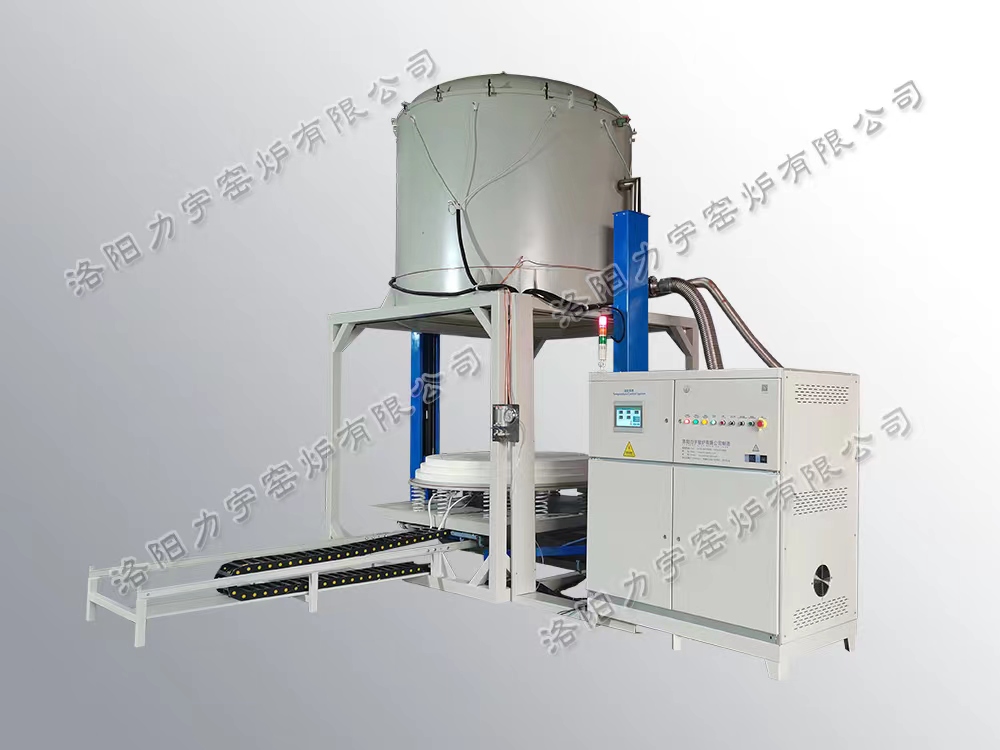

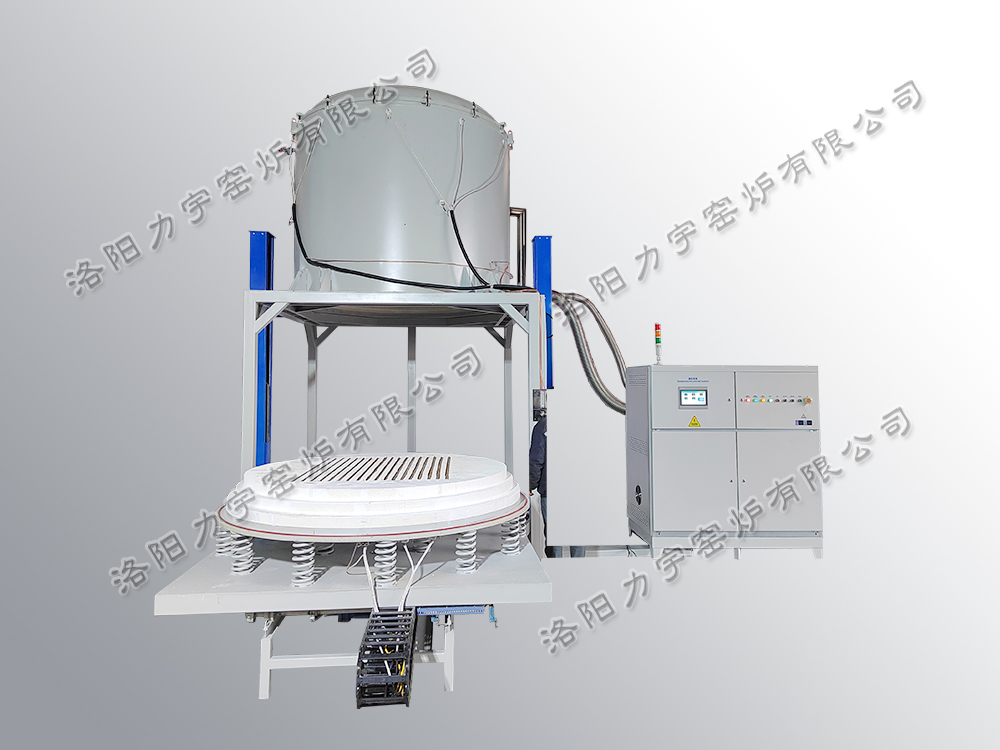

大型升降氣氛爐LYL-20SQL系列真空氣氛升降爐爐設備主要用于硬質合金、磁性材料、陶瓷以及粉末材料的真空燒結、淬火等。針對材料的高溫燒結工藝保證耐熱及絕緣性可靠性設計，新型電極結構杜絕了高溫爐電極漏水現象，并且加熱系統中的易損部件更便于維修和更換。

主要用途(Application)

本設備廣泛用于高校、科研院所、工礦企業等,是做粉末、電子、冶金、醫藥、陶瓷、硫磺、玻璃新材料、化工、金屬燒結和金屬熱處理等實驗和生產的理想設備。

結構說明（Structure）

1.碳鋼外殼，由***壓力容器工廠焊接，保證焊縫氣密性，無沙眼、斷紋等漏氣點。

2.根據要求，制成雙層爐殼，o型密封硅膠墊圈密封。

3. 爐門密封采用線切割法蘭，鑲嵌O型硅膠圈，手輪鎖緊。

4. 爐底電動啟動，液壓升降，升降平穩可控，密封好，長時間不下落。

5.爐殼外表面靜電噴塑防銹處理，美觀大方。

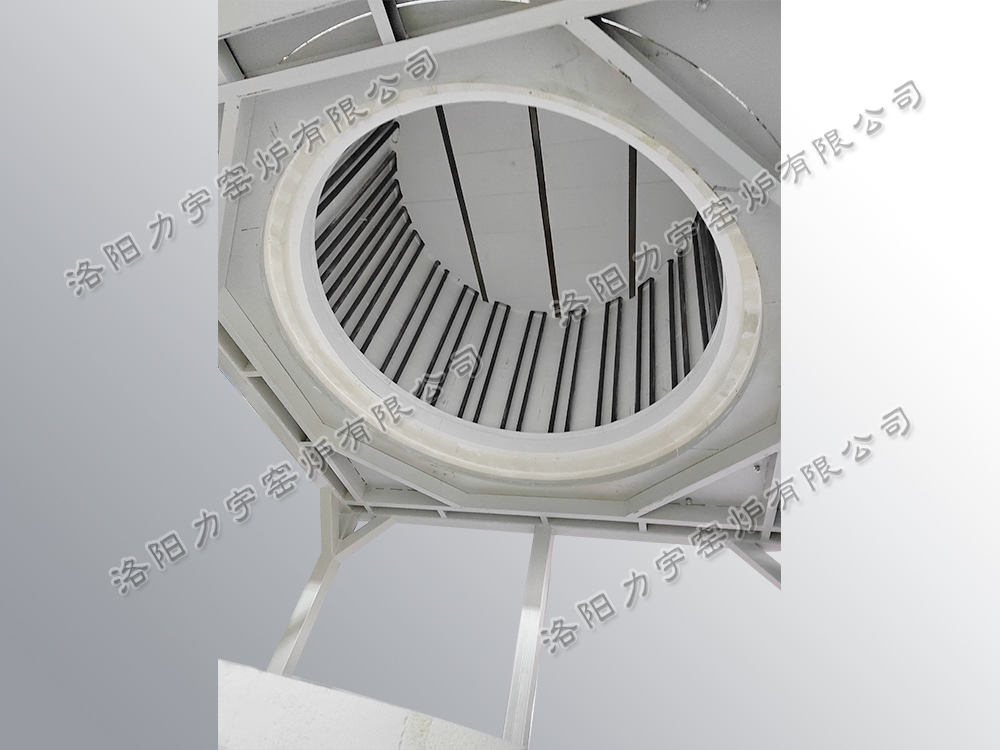

6.氧化鋁多晶纖維高溫爐膛，美觀節能

7.以確保安全、***使用，采用知名電器；

8.溫度控制和檢測全部采用

    單鉑銠（S型）≤1500℃；

    雙鉑銠（B型）≤1800℃；

企業資質和榮譽（Qualification & Honor）

質量管理體系認證GB/T19001:2016/ISO 9001:2015； 歐盟CE認證；“洛陽市文明誠信經營示范企業”“中國電爐行業***”；“質量、服務、信譽AAA企業”。產品經得起***檢測機構的檢驗，如需要可以出具第三方鑒定證書。

主要功能和特點（Main Functions & Features）

1.溫度范圍寬廣800℃-1800℃（可選）

2.真空度可高至10-3pa（可選）

3. 節能省電，環保無污染（爐膛材料高純復合氧化鋁/陶瓷多晶纖維，質輕，蓄熱少，節能，平均下來半功率工作）

4. 更換方便 節能省時（加熱元件為電阻絲/硅碳棒/硅鉬棒，使用壽命長更換方便）

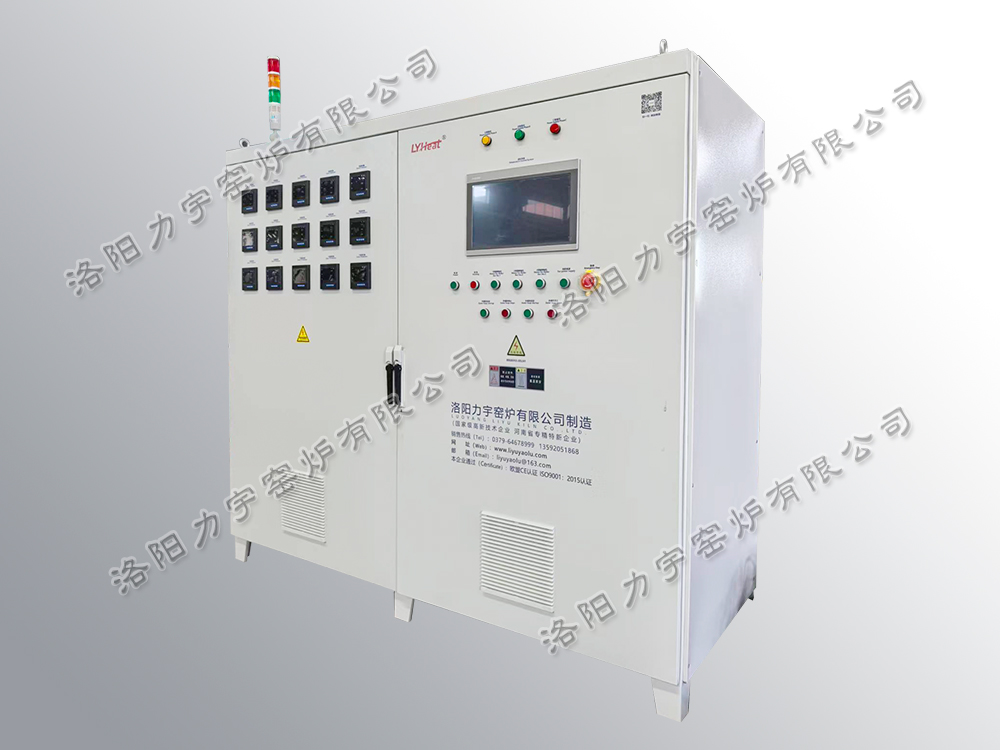

5.單獨控制柜，操作方便，更人性化

6.  溫控精度高（儀表質量上乘，控溫精度±1℃）儀表可以出具第三方檢測證書

7. 爐溫均勻性好（合理布局，溫場均衡，爐腔無死角）

8.PLC觸摸屏控溫，升溫速率可調，自動操作

9.超溫超壓超流自動保護，帶有紅綠黃三色工作狀態指示燈

10.氣體流量計可選浮球流量計和質量流量計，實現手動和自動控制氣體流量，也可以關閉不通氣體

11.應用范圍廣泛：高校，科研院所，工礦企業等做粉末，軍工，電子，冶金，醫藥，陶瓷，玻璃，機械，新材料開發，特種材料，耐火材料，建材，化工，金屬燒結和金屬熱處理等試驗和生產

12.雙層殼體，空氣隔熱，（可配冷水機）

13.外殼噴塑，雙色搭配外觀精美大方

14.口碑良好，客戶眾多

15.性價比好，售后服務完善，質保1年，終身上門維修

                 主要技術參數（Main Technical Parameters）  項   目 指   標   值 額定電壓 220V/380V 設計溫度 800℃，1000℃，1200℃，1400℃，1600℃，1700℃，1800℃ 升溫速率 ≤0.1-40℃/min（可調節） 加熱元件 進口電阻絲/U型硅碳棒/U型硅鉬棒 控溫精度 ±1℃ 真空度 -0.1mpa-6.7*10-3pa （可選） 流量計 浮球流量計（質量流量計可選） 控溫方式 觸摸屏控制，PID調節、智能微電腦控制，多段可編程序控溫曲線，無需看守（全自動升溫、保溫,開門斷電） 測溫元件 K（0-1300℃）/S(0-1600℃)/B（0-1820℃） 爐膛材料 陶瓷多晶纖維 /氧化鋁纖維/復合氧化鋁纖維/高純復合氧化鋁纖維/進口纖維 可通氣氛 可通惰性保護性冷卻氣體，如氮氣，氬氣，氧氣，一氧化碳。也可以選擇關閉不通氣氛。 料臺結構 絲杠升降，升降平穩，無顫抖（可選手動升降、液壓升降） 散熱方式 雙層殼體，空氣隔熱層（水冷系統可選配置冷水機） 表面溫升 ≤30℃ 隨機贈送 加熱棒2支，棒具2個，坩堝鉗1個，耐火手套1雙，說明書合格證各1份 選型指南（Selection Guide） 型號 爐膛尺寸（高*直徑mm） 爐膛容積（L） 電源電壓（V） 功率（KW） 控溫精度 LYL-20SQL-1 300*300 21 380 12 ±1℃   LYL-20SQL-2 500*500 98 380 25 ±1℃ LYL-20SQL-3 700*500 137 380 30 ±1℃ LYL-20SQL-4 800*500 157 380 40 ±1℃ LYL-20SQL-5 800*800 400 380 60 ±1℃ LYL-20SQL6 1200*800 600 380 80 ±1℃ LYL-20SQL-7 1000*1000 785 380 90 ±1℃ LYL-20SQL-8 1500*1000 1177 380 120 ±1℃ LYL-20SQL-9 2000*1000 1570 380 150 ±1℃ 溫度類別 800℃-1800℃可任選 非標定制 根據客戶需求，定制不同尺寸的實驗電爐

                 標配（Standard Accessories） 名稱 圖片 數量 說明 高溫手套 1雙 舒適感好，并能保持雙手溫暖；抗切割、耐磨及抗熱（可抗   350℃ 可接觸熱 60 秒， 100℃ 可接觸熱 180秒)持久耐用。   加熱元件 硅碳棒 2支 硅碳元件及使用溫度較高，質硬而脆，成型后使用，如碳化硅制成的硅碳棒、硅碳管在空氣干燥條件下發熱溫度可達1500℃，真空條件下使用溫度1000-1200℃，在氮氣氣氛下使用長期溫度1350℃ 硅鉬棒 2支 硅鉬棒在氧化氣氛下加熱到高溫，表面生成一層致密的石英玻璃膜，保護其不再氧化。所以，硅鉬棒具有高溫抗氧化性。在氧化氣氛下，溫度可達1800℃，可以用作電子、陶瓷、磁性材料、玻璃、冶金、耐火材料等工業高溫爐的加熱元件。 坩堝鉗 1把 1、一種常見的化學儀器。通常用來夾取坩堝。一般由不銹鋼，或不可燃、難氧化的硬質材料制成。 2、需使用干凈的坩堝鉗。 3、用坩堝鉗夾取灼熱的坩堝時，需將鉗尖先預熱，以免坩堝因局部冷卻而破裂，用后鉗尖應向上放在桌面或石棉網上。 4、實驗完畢后，應將坩堝鉗擦干凈，放入實驗器材柜中，干燥放置。 5、夾持坩堝使用彎曲部分，其它用途時用尖頭。 6、坩堝鉗不一定與坩堝配合使用，也可單獨使用。 可選功能配件列表（Optional Accessories List） 一體化控制 觸摸屏儀表 遠程輔助模塊 觀察窗 排氣孔和煙囪 熱風扇 坩堝、匣缽 門堵 爐底板 鼓風 熱電偶 集中控制工控機 腳輪 多點測溫 尾氣凈化處理裝置 特別說明（Special Note） 質   保 整機保修一年，相關耗材除外（墊板及加熱元件除外）終身上門維修 廠務環境 1、室內使用； 2、環境溫度在±5－45℃范圍； 3、周圍環境的相對溫度不超過85％； 4、爐子周圍無導電塵埃、爆炸性氣體及能嚴重破壞金屬和絕緣腐蝕性氣體。 安全保護 1、電爐***次使用或長期停用后再次使用時，須進行烘爐，否則容易造成爐膛開裂。 2、經常保持清潔，定期檢查電爐接線是否接觸良好。 3、電爐使用時，爐溫不得超過額定溫度，以免損壞加熱元件。禁止向爐內灌注各種可燃性液體及熔解的金屬。 4、在工作過程中，一般在300℃以下，升溫速率不宜過快，由于剛開始升溫時，爐膛是冷的，需要吸收大量的熱量。 售后服務 1、客戶的技術疑問，我們承諾在1個小時內處理完畢。 2、返廠維修的設備我們承諾在1個工作日內出具檢測結果，3個工作日內完成維修，特殊材料需訂制，酌情處理。 3、設備返給客戶后1周之內對用戶進行回訪，并提供相關技術的免費咨詢。 友情提示 1、為了設備正常使用壽命，請不要長期運行于設定溫度。 2、在收貨時仔細清點核對貨物及配件數量，以免少發漏發給您帶來不便。 3、為延長儀器的使用壽命，我們建議升溫速率和降溫速率為10℃/min。 4、冷卻速率不應超過5℃/min 5、此爐沒有真空密封結構，所以不可通入易燃易爆氣體。 6、此爐使用一段時間后，爐膛會出現微小的裂紋，這屬于正常現象，不會影響使用，同時可以用氧化鋁涂層進行修補。 常見故障及故障排除（Common Faults & Trouble Shooting） 故障現象 故障原因 排除方法 打開控制電源開關無電源指示 控制線路，保險管斷，供電無電 檢查有無短路排除后更換保險管 設備運行時有電壓無電流 加熱元件斷裂 更換加熱元件 儀表PV顯示相應型號熱電偶的上限溫度 熱電偶短路 更換熱電偶 電源一切正常但爐體不能升溫 控制主線路損壞 通知***維修人員檢修
